Házecí kostka s TTL obvody

Raspberry Pi deska s připojenými USB kabely, dráty, kovová lišta s LED pásy, a elektronické komponenty na korkovém povrchu.

Kostku jsme vymýšleli ve školním roce 2023/2024, protože kluky zaujaly logické obvody a házecí kostka se nám zdála být dost jednoduchá, takže jsme se pustili do práce s ideou, že až kostku dokončíme, zkusíme něco složitějšího. Nakonec nám dotažení k dokonalosti zabralo téměř celý školní rok.

Základem házecí kostky je jako v mnoha podobných konstrukcích klasický čtyřbitový čítač. Nechtěli jsme se omezovat na pouhé kulaté LED v rastru běžné házecí kostky, ale chtěli jsme zobrazovat číslo.

Zpočátku jsme se pokusili navrhnout obvod pro zobrazení čísla na sedmisegmentovém LED displeji sami. Postupně jsme se prokousali tím, jak logické obvody fungují, jaká mají omezení. Sestavili jsme si pravdivostní tabulku a podle ní vytvořili obvod v simulátoru i na nepájivém poli. Fungovalo to parádně, ale bylo to veliké a komplikované.

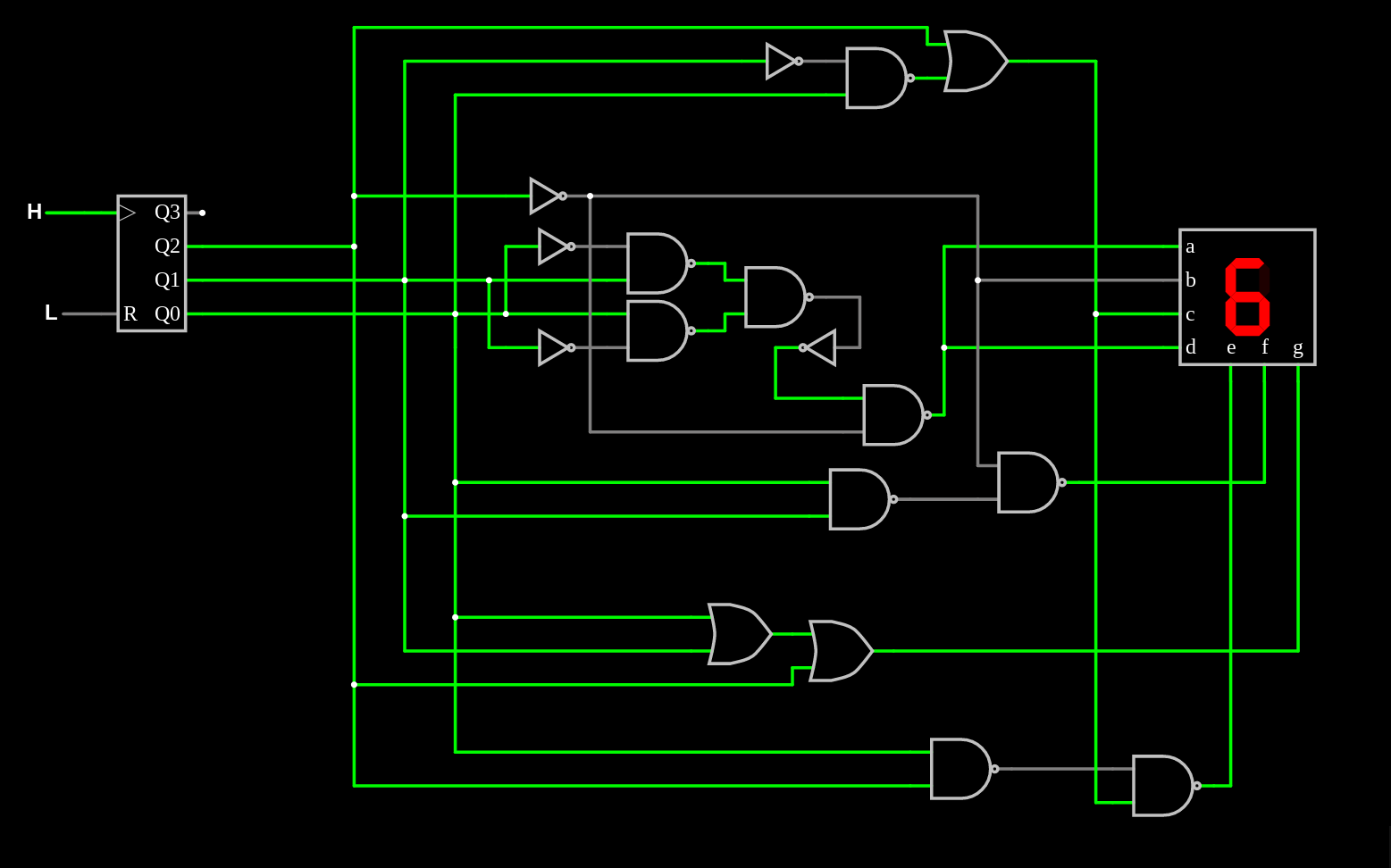

Schéma digitálního obvodu v simulátoru zobrazující čítač s výstupy připojenými k logickým hradlům ovládající sedmisegmentový displej zobrazující číslici 6.
čítač   číslo   segmenty displeje LQ 410

C B A           a b c d e f g

0 0 0   1       0 1 1 0 0 0 0
0 0 1   2       1 1 0 1 1 0 1
0 1 0   3       1 1 1 1 0 0 1
0 1 1   4       0 1 1 0 0 1 1
1 0 0   5       1 0 1 1 0 1 1
1 0 1   6       1 0 1 1 1 1 1
1 1 0   -> reset čítače

Naštěstí jsme v průběhu školního roku dostali několik desítek obvodů D147, které tu hromadu hradel v několika pouzdrech nahradily jedním jediným a my se mohli soustředit jen na správné zacyklení čítače, aby kostka opravdu generovala čísla 1 až 6 a ne i nulu, jako některé jiné konstrukce dostupné na internetu. Použitý čítač 74LS193 dovoluje vložit počáteční hodnotu, a proto i ve dvojkové soustavě začíná počítat od 1. Displeje jsme vybrali dobově stylové LQ410, jedny z posledních, co jsme měli v zásobách.

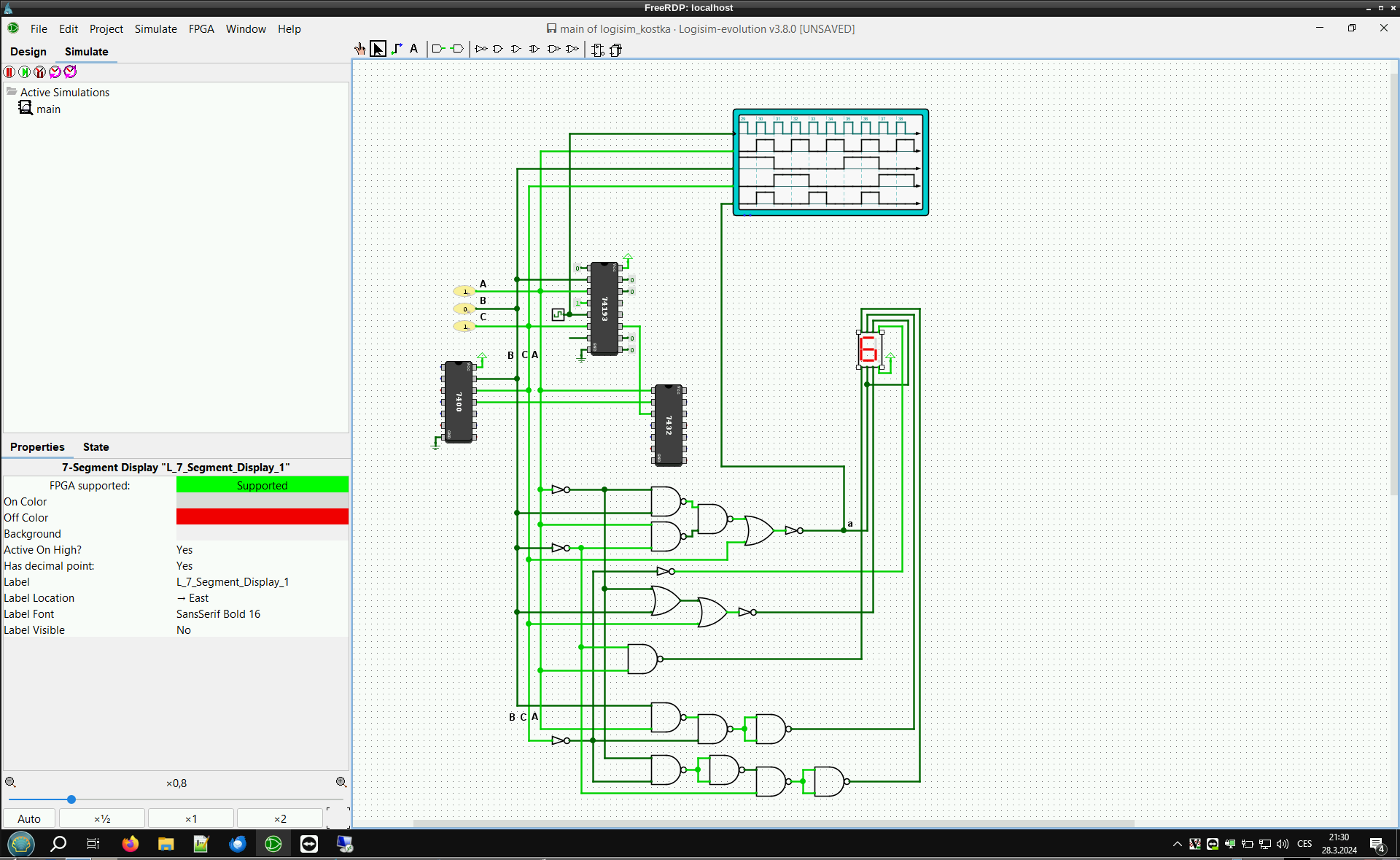

Snímek softwaru Logisim zobrazující schéma digitálního obvodu s logickými branami, 7-segmentovým displejem a integrovanými obvody.

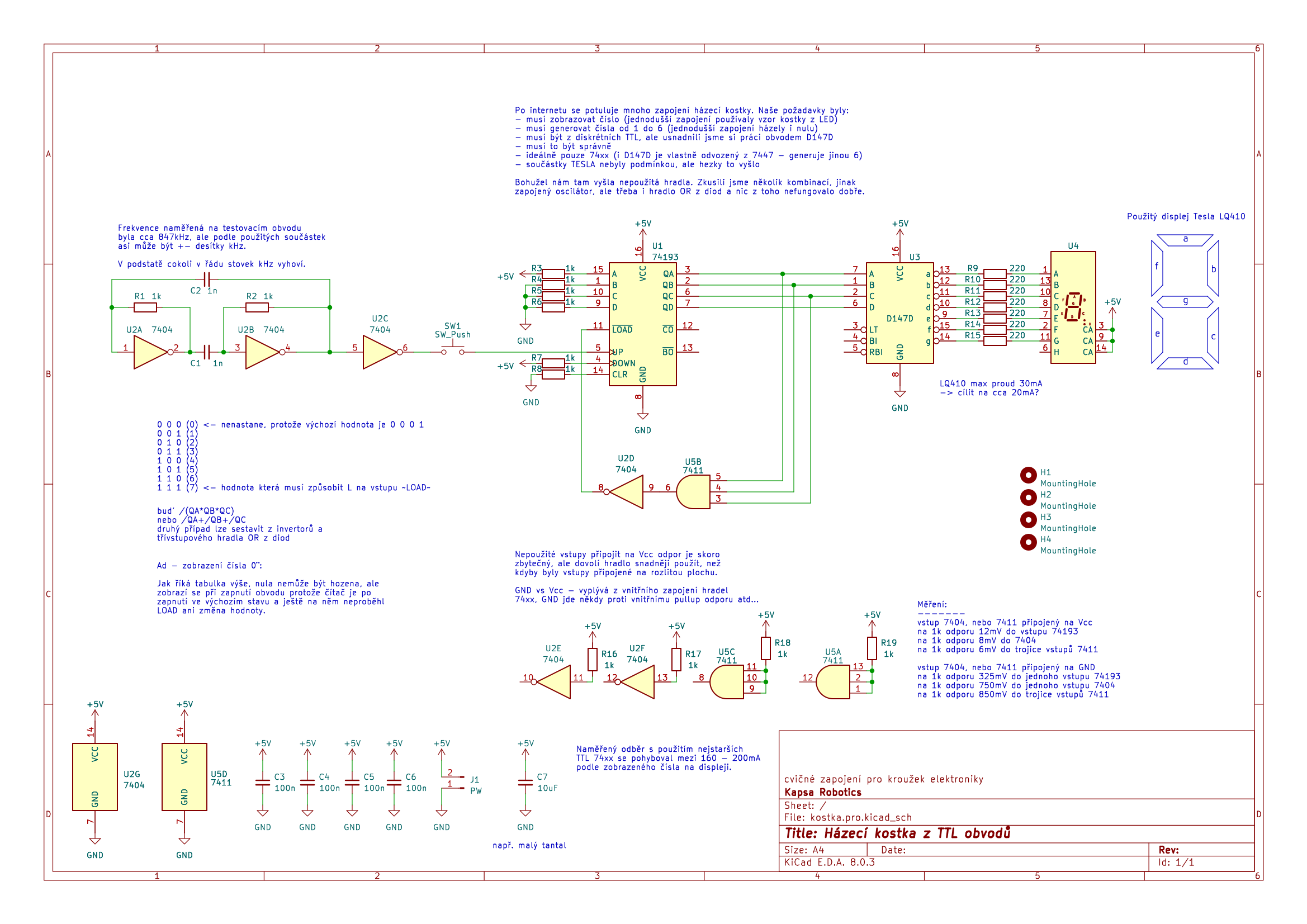

Schéma elektronického obvodu s označenými součástmi a textovými anotacemi.

Když nám obvod fungoval, navrhli jsme k němu plošný spoj, osadili a to už se přiblížil konec školního roku. Stihli jsme to akorát včas.

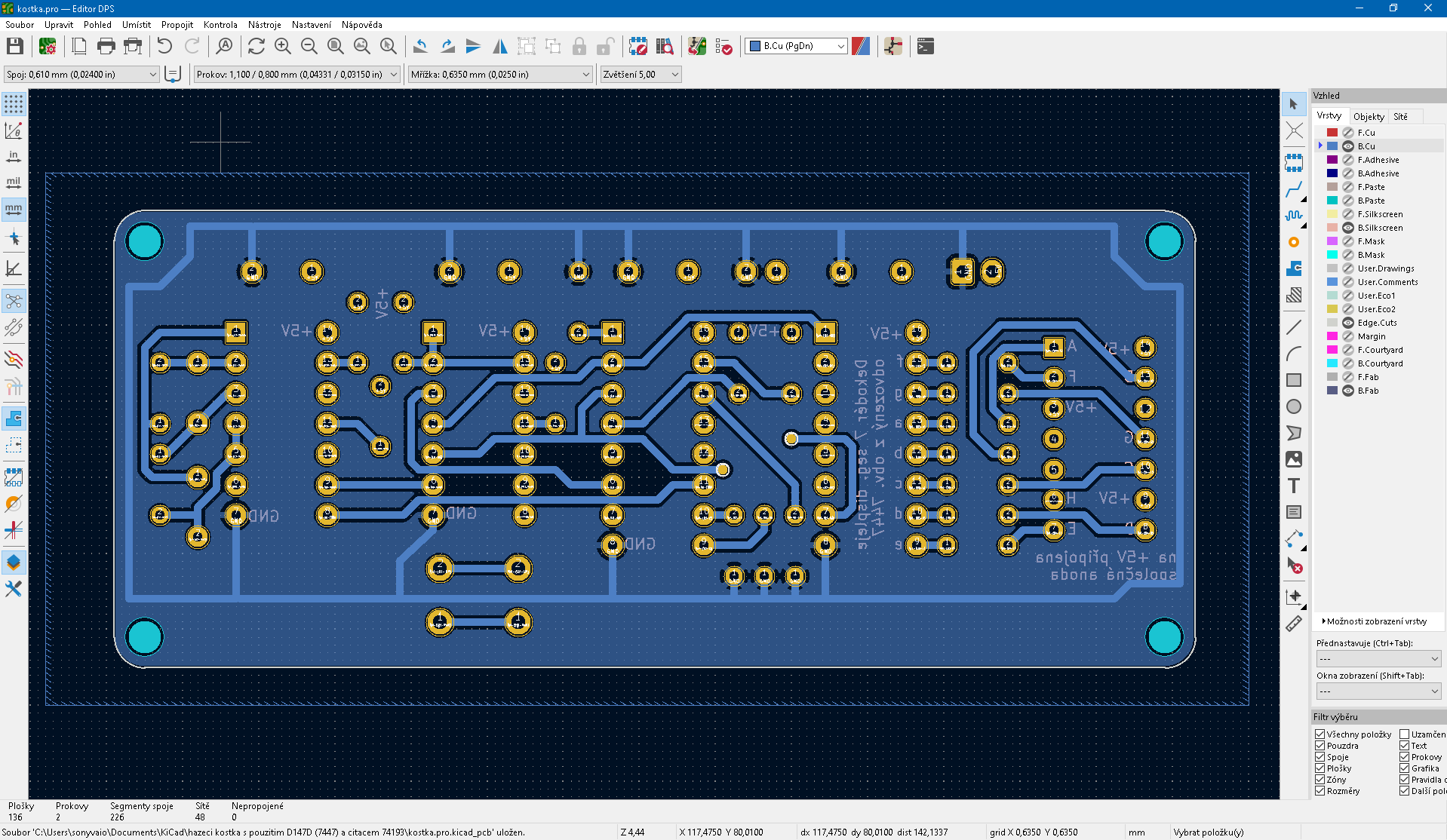

Screenshot programu KiCAD pro návrh PCB zobrazujícího rozmístění součástek na desce plošného spoje s měděnými stopami, pájecími ploškami a panely pro výběr vrstev.

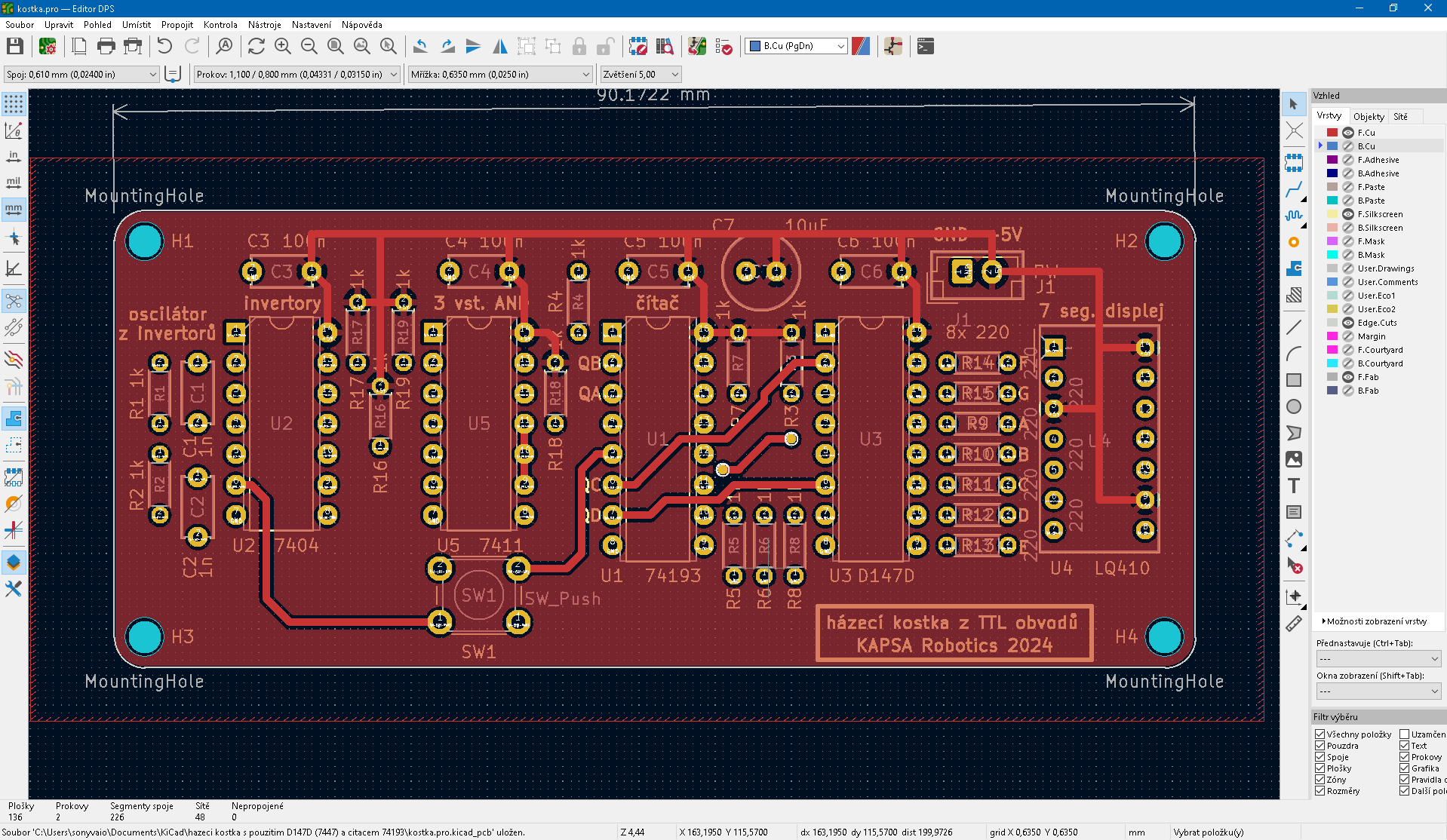

Screenshot designu PCB v programu Kicad zobrazující elektronické komponenty, stopy, montážní otvory a textové popisky.
